Cảm biến điện áp LEM

Cảm biến điện áp LEM, LEM là thương hiệu hàng đầu thế giới về cảm biến đo lường điện với hơn 50 năm kinh nghiệm phát triển. Trong đó, cảm biến điện áp LEM nổi bật về khả năng đo điện áp AC, DC và pulsed với độ chính xác cao, cách ly galvanic tối ưu và thiết kế nhỏ gọn, phù hợp cho cả ứng dụng công nghiệp nặng và traction. Các dòng sản phẩm chủ lực gồm DVL, DV và DVL-UI, đáp ứng dải đo từ 50 V đến 9050 V.

Các dòng sản phẩm chính

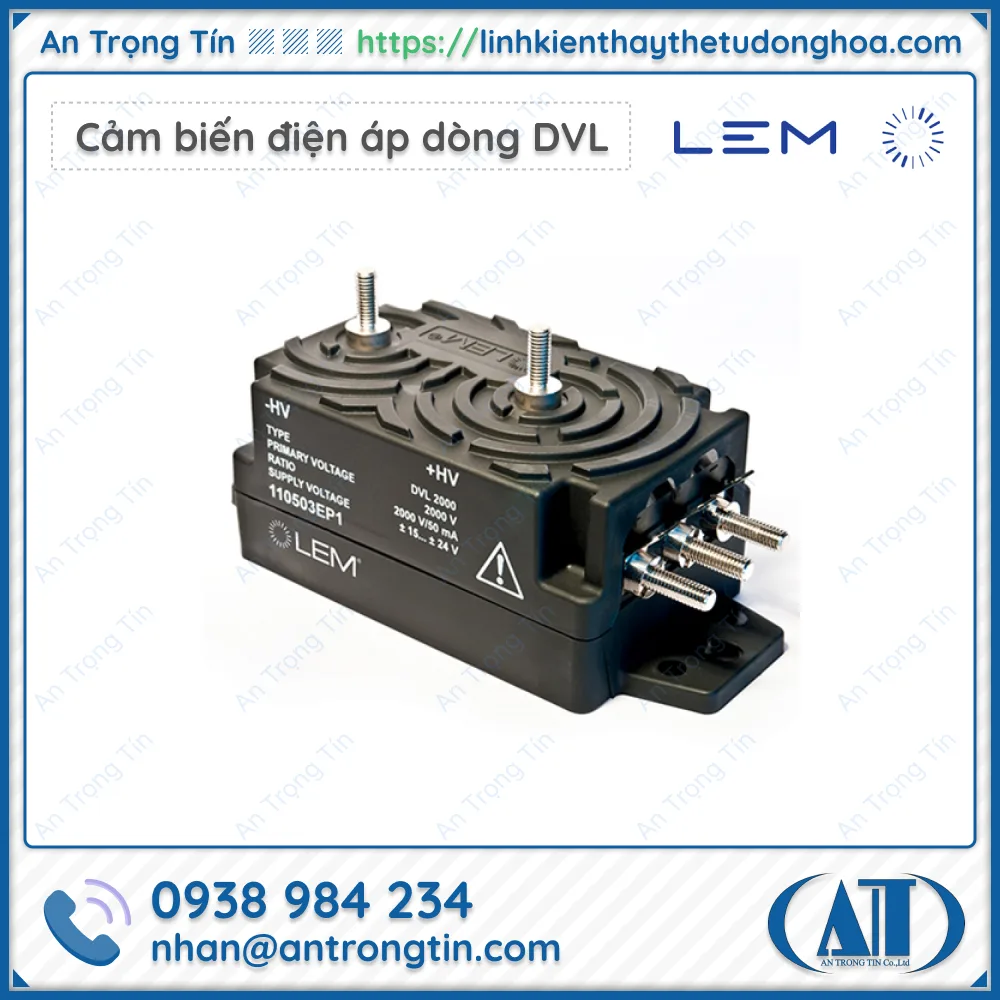

DVL series – compact power-saving voltage sensors

DVL series là dòng cảm biến điện áp phổ biến nhất của LEM, được tối ưu hóa cho cả ứng dụng công nghiệp và traction nhờ thiết kế gọn nhẹ, tiết kiệm năng lượng và độ chính xác vượt trội. DVL cho phép đo từ 50 VRMS đến 2000 VRMS, hỗ trợ cả DC, AC và dòng xung, đồng thời giữ trọng lượng giảm 30% so với thế hệ trước, tiết kiệm 30% năng lượng.

Khả năng đo và thông số cơ bản

• Dải đo: 50–2000 VRMS
• Ngõ ra: dòng điện (4–20 mA hoặc 50 mA) tùy model
• Cách ly: galvanic isolation cấp cao
• Thiết kế: footprint tương thích với LV100 thế hệ trước

Một số model tiêu biểu

• DVL 150-UI: Đo DC unipolar đến 150 V, ngõ ra 4–20 mA, phù hợp cho BMS và hệ thống năng lượng mặt trời.
• DVL 750/SP3: Đo bipolar đến 750 V, ngõ ra 62.5 mA, kết nối M5 studs và Burndy.
• DVL 1500: Đo bipolar đến 1500 V, ngõ ra 50 mA, đa dạng tùy chọn kết nối studs hoặc Faston.

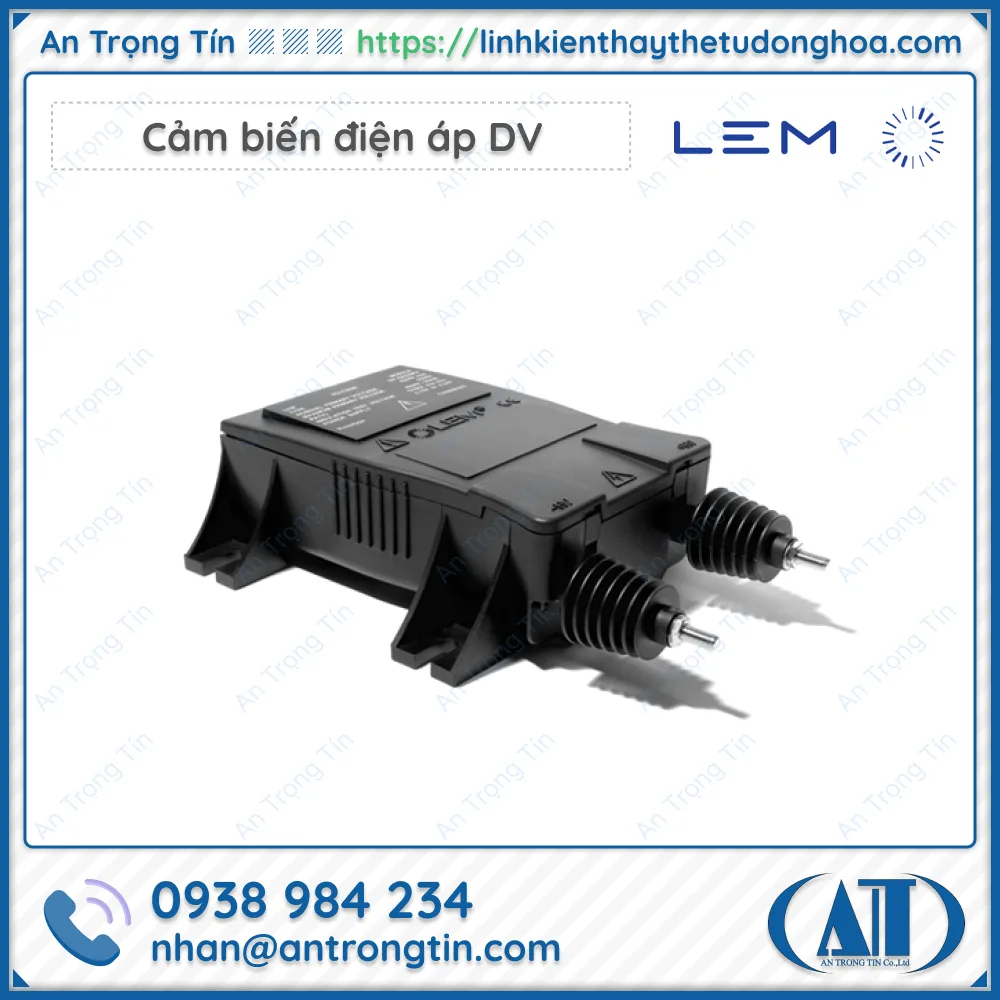

DV series – compact class 1 voltage sensors

DV series chuyên dùng cho ứng dụng đòi hỏi độ chính xác cao và khả năng cách ly lớn. Khả năng đo bipolar lên đến 9050 V RMS, ngõ ra ±50 mA, thích hợp cho hệ thống traction cao áp và biến tần công nghiệp.

Thông số nổi bật

• Dải đo: 1000–9050 VRMS (tùy model)
• Ngõ ra: ±50 mA current output
• Cách ly: up to 12 kV
• Footprint: tương thích với CV4 và LV 200-AW/2 series

Một số model tiêu biểu

• DV 2000/SP2: Đo bipolar lên đến 2000 V RMS, kết nối đầu vào/ra qua M5 studs, tích hợp safety nuts.
• DV 4000/SP2 và DV 4000/SP3: Dải đo 4000 V, ngõ ra ±50 mA, phù hợp với bus-bar và cable connector.
• DV 6400: Đo 6400 V, kết nối M5 + Faston, footprint tương thích toàn dòng DV.

DVL-UI series – unipolar current-output voltage sensors

DVL-UI series là biến thể của DVL với ngõ ra 4–20 mA, đo unipolar DC đến 1500 V, phù hợp cho ứng dụng SCADA, PLC và BMS. Ưu điểm nổi bật là tiêu thụ thấp và cùng footprint với AV100 series.

Công nghệ và ưu điểm nổi bật

Công nghệ đo lường tiên tiến

1. Galvanic isolation cao cấp: Tách biệt hoàn toàn mạch sơ cấp và thứ cấp, bảo vệ an toàn cho hệ thống điều khiển.
2. Thiết kế compact và tiết kiệm năng lượng: Các series DVL/DVL-UI giảm kích thước và công suất tiêu thụ đến 30%.
3. Sai số thấp (<0.5 % tổng mức đo) trên toàn dải, duy trì độ ổn định trong điều kiện nhiệt độ và điện áp biến động.

Tính năng chuyên dụng

• Đa dạng ngõ ra: Dòng điện 4–20 mA hoặc ±50 mA, phù hợp các loại PLC và DAQ.
• Tích hợp dễ dàng: Footprint tương thích với nhiều series cũ, giảm chi phí thiết kế PCB.
• Khả năng chịu quá tải: Một số model chịu được dòng/công suất đột biến mà không ảnh hưởng độ chính xác.

Tiêu chuẩn và chứng nhận

• Tuân chuẩn IEC 61010, UL 94-V0, ISO 9001.
• Đạt các chứng nhận về an toàn cho traction (railway) và công nghiệp nặng.

Ứng dụng thực tế của cảm biến điện áp LEM

Công nghiệp tự động hóa và biến tần

Cảm biến điện áp LEM (DVL, DV) được sử dụng trong biến tần, bộ điều khiển tốc độ và hệ thống Servo, nơi yêu cầu đo áp chính xác để điều khiển đóng/ngắt và tối ưu hiệu suất.

Traction và giao thông đường sắt

DV series với khả năng cách ly và đo cao áp đến 9050 V RMS là lựa chọn hoàn hảo cho traction inverter, hệ thống cấp điện tàu điện và đường sắt đô thị.

Năng lượng mặt trời và hệ thống BMS

DVL-UI series hỗ trợ đo DC unipolar dùng cho giám sát pin mặt trời, trạm sạc EV, và quản lý năng lượng lưu trữ (BMS) nhờ ngõ ra 4–20 mA và tiêu thụ thấp.

Thiết bị công nghiệp nặng

Các model DVL và DV chịu được môi trường công nghiệp khắc nghiệt, nhiễu EMI/RFI cao, giúp duy trì ổn định đo lường trong tủ điện, UPS, SMPS và hệ thống điện lực.

Kết luận

Với danh mục đa dạng gồm DVL, DV và DVL-UI series, cảm biến điện áp LEM đáp ứng mọi nhu cầu đo lường từ thấp đến cao, AC/DC/pulse, trong cả công nghiệp tự động hóa, traction và năng lượng tái tạo. Công nghệ galvanic isolation và thiết kế compact giúp tối ưu hiệu suất, tiết kiệm không gian và năng lượng. Hãy lựa chọn ngay giải pháp của LEM để nâng cao độ chính xác và độ tin cậy cho hệ thống của bạn.
