Cuộn điện Rogowski Coil LEM

Tổng quan về cuộn điện Rogowski Coil LEM

Khái niệm và nguyên lý hoạt động

Cuộn điện Rogowski LEM là cảm biến dòng điện xoay chiều (AC) dạng vòng, không lõi ferit. Khi dòng điện trong dây dẫn chính thay đổi, nó sinh ra điện áp cảm ứng tỉ lệ với tốc độ biến thiên của dòng điện đó. Tín hiệu này sau đó được tích phân để cho ra giá trị điện áp tỷ lệ trực tiếp với dòng điện đo được.

Dải sản phẩm và phân loại

LEM cung cấp hai dòng cuộn điện Rogowski chính:

• ART series: linh hoạt, phù hợp lắp đặt trong nhà, ứng dụng cho các hệ thống giám sát điện thông minh (smart grid).
• ARU series: thiết kế chịu được môi trường ngoài trời, chống bụi, nước, tia UV, thích hợp cho tủ điện ngoài trời và trạm phân phối.

Dòng sản phẩm chi tiết

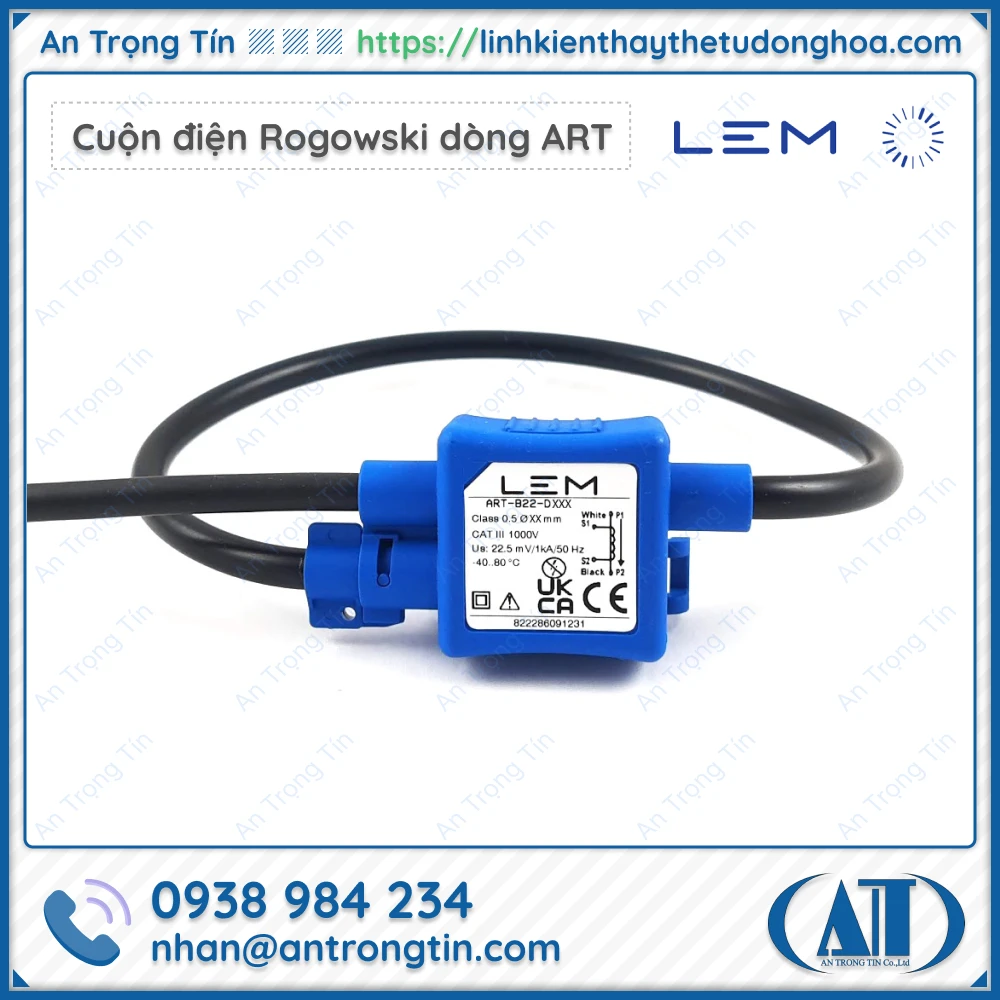

ART series – Cuộn điện Rogowski trong nhà

• Thiết kế: Vòng xoắn linh hoạt, dễ dàng clip-around lên dây dẫn mà không cần ngắt mạch.
• Công nghệ “Perfect Loop”: Giảm sai số do vị trí dây dẫn và nhiễu từ trường xung quanh.
• Thông số cơ bản:
  • Độ chính xác Class 0.5 theo IEC 61869
  • Dải đo 10 – 10 000 A RMS
  • Nhiệt độ hoạt động từ –40 °C đến +80 °C.

Ví dụ sản phẩm ART-B22-D70

• Aperture 70 mm, điện áp ngõ ra 22.5 mV/kA.
• Đầy đủ chứng nhận IEC 61869-10.
• Tự cấp nguồn, không cần cấp điện ngoài.

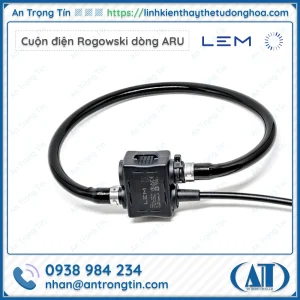

ARU series – Cuộn điện Rogowski ngoài trời

• Chịu môi trường khắc nghiệt: IP68, UV, chống băng tuyết, thích hợp ngoài trời.
• Công nghệ “Twist and Click”: Khóa vòng nhanh, dễ lắp đặt.
• Thông số chính:
  • Dải đo lên đến 300 000 A AC
  • Đạt Class 0.5 IEC 61869-10/6
  • Cấp điện áp chịu tới 1 kV CAT III.

Ví dụ sản phẩm ARU-B100-D300

• Aperture 300 mm, linh hoạt cho dây dẫn kích thước lớn.
• Khả năng đo từ 1 – 300 000 A RMS, thích hợp các ứng dụng công suất cao.

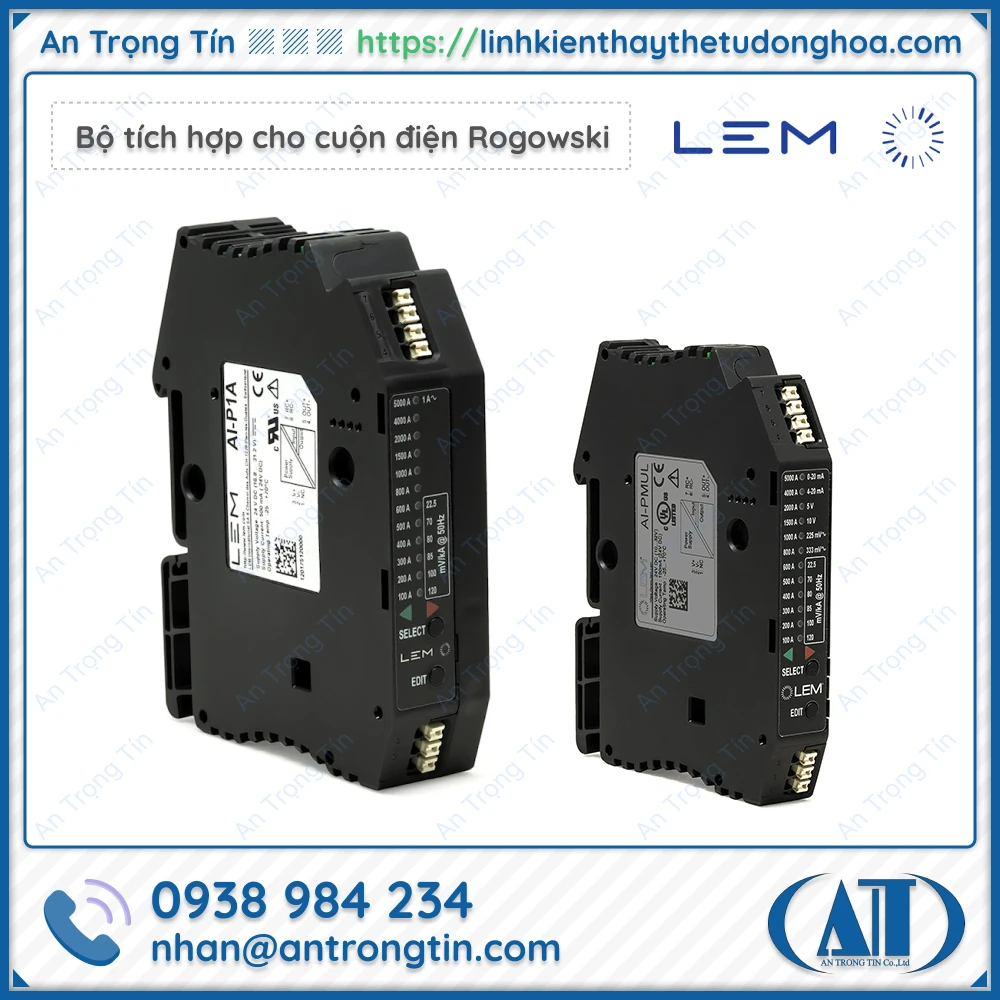

Integrator cho cuộn điện Rogowski Coil LEM

Để chuyển đổi tín hiệu đạo hàm thành tín hiệu tỷ lệ với dòng điện, LEM cung cấp bộ tích phân (integrator) chuyên biệt:

• AI-PMUL: xử lý số, cho cả tín hiệu RMS và tức thời, dễ dàng ghép nhiều kênh cho hệ đa pha.
• AI-P1A: tích hợp analog, hiệu chỉnh đơn giản, phù hợp cho nhiều ứng dụng công nghiệp.

Công nghệ và ưu điểm nổi bật

Công nghệ Perfect Loop

Công nghệ độc quyền của LEM đảm bảo vòng dây luôn giữ được hình dạng và áp suất đều quanh dây dẫn, giảm biến thiên sai số do lệch tâm hoặc ảnh hưởng từ trường bên ngoài+1.

Độ chính xác và tuyến tính cao

• Không sử dụng lõi ferit nên không bị bão hòa từ, giữ tuyến tính ngay cả ở dòng cao.
• Class accuracy 0.5% đảm bảo kết quả đo tin cậy cho cả giám sát năng lượng và điều khiển bảo vệ.

Lắp đặt dễ dàng và an toàn

• Thiết kế split-core (mở vòng) giúp lắp đặt nhanh mà không cần ngắt mạch.
• Cấp cách ly cao (1 kV CAT III) bảo vệ an toàn cho người vận hành.

Tính linh hoạt và bền bỉ

• Vật liệu chịu UV, chống nước/bụi theo IP68 cho ARU.
• Dải nhiệt rộng từ –40 °C đến +80 °C.
• Tuổi thọ dài, bảo trì tối thiểu.

Ứng dụng thực tế của cuộn điện Rogowski Coil LEM

Giám sát và quản lý năng lượng

Cuộn điện Rogowski Coil LEM được sử dụng trong tủ điện, trạm biến áp, hệ thống Smart Grid để đo lưu lượng dòng điện, phân tích tiêu thụ và tối ưu hóa năng lượng.

Bảo vệ và điều khiển mạch

Kết hợp với bộ ngắt mạch hoặc relays bảo vệ cho hệ thống công nghiệp, nhà máy điện, trạm phân phối, đảm bảo phát hiện nhanh sự cố quá dòng.

Đo lường trong nghiên cứu và thử nghiệm

Phòng thí nghiệm, trung tâm thử nghiệm điện tử công suất cao, đo dòng xung nhanh, đánh giá khả năng chịu đựng của thiết bị.

Ứng dụng chuyên biệt

• Công nghiệp hàn, luyện kim: đo dao động dòng ngắn hạn
• Nghiên cứu sét: đo xung dòng lớn
• Hệ thống xe điện, giao thông đô thị: giám sát dòng sạc nhanh.

Kết luận

Cuộn điện Rogowski Coil LEM là giải pháp đo dòng AC tiên tiến, kết hợp độ chính xác cao, linh hoạt trong lắp đặt và độ bền bỉ vượt trội. Với hai dòng ART (cho môi trường trong nhà) và ARU (ngoài trời), cùng bộ tích phân số AI-PMUL, cuộn điện Rogowski Coil LEM đáp ứng đầy đủ yêu cầu giám sát, bảo vệ và phân tích trong các hệ thống công nghiệp và năng lượng.
Liên hệ An Trọng Tín – 0938 984 234 để được tư vấn chi tiết và trải nghiệm giải pháp đo lường tối ưu.
